Bielle

Rôle et fonctionnement de la bielle

En mécanique, une bielle est une pièce dotée de deux articulations, une à chaque extrémité, dans le but de transmettre une force, un mouvement ou une position. L'articulation à chaque extrémité de la bielle peut être un pivot ou une rotule.

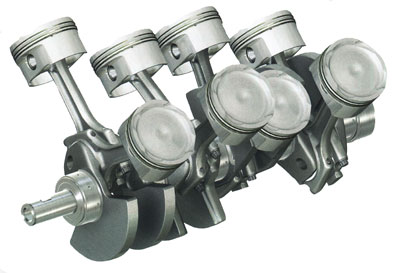

Son utilisation la plus connue est dans le système bielle-manivelle où, associée à une manivelle, on obtient la transformation d'un mouvement de rotation continu en un mouvement alternatif de rotation ou de translation, et réciproquement. Certains moteurs (comme les moteurs en V) utilisent des bielles complexes, en associant deux pistons à un seul maneton de vilebrequin.

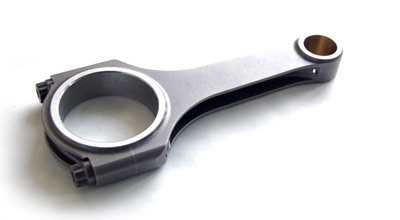

Dans les moteurs à combustion interne, les bielles transforment le mouvement alternatif rectiligne des pistons en un mouvement rotatif quasi continu du vilebrequin. La bielle comporte deux alésages circulaires, l'un de petit diamètre, appelé pied de bielle, et l'autre de grand diamètre, appelé tête de bielle.

Le pied de bielle est engagé autour de l'axe du piston. La friction entre la bielle et l'axe est réduite par l'interposition entre les deux pièces mobiles d'une bague circulaire recouverte ou constituée de métal anti-friction (bronze, par exemple), ou de roulements (à aiguilles le plus souvent).

La tête de bielle, elle, enserre le maneton du vilebrequin. Pour permettre le montage dans le cas d'un vilebrequin assemblé, la tête est coupée en deux dans un plan diamétral perpendiculaire à l'axe général de la pièce. La partie coupée s'appelle le chapeau de bielle. Après montage, le chapeau (ou pontet) est réassemblé au reste de la bielle par des boulons.

À l'inverse, la bielle peut être d'une seule pièce si le vilebrequin est constitué de parties assemblées après montage de la bielle. L'embiellage (manivelle et bielle) n'est plus démontable. La friction entre l'ensemble bielle/chapeau et maneton est réduite par l'interposition entre les pièces mobiles de deux demi-coussinets en acier recouverts sur leurs faces internes de métal anti-friction (généralement métal rose ou régule), ou de roulements.

Un manque de lubrification ou un échauffement trop important peut entrainer la fonte du métal antifriction et sa disparition entre les pièces mobiles provoque un jeu engendrant cognements et chocs destructeurs ; on dit que la bielle est coulée. Pour éviter ces désagréments, têtes et pieds de bielles sont percés de petits conduits qui permettent à l'huile moteur de circuler, de lubrifier et de refroidir les faces métalliques en contact.
